Programmer SFPTotal Plus ^NEW

Visao

A placa codificação SFPTotal Plus ^NEW é o design de hardware evoluído do programador de revisão previouse SFPTotal Plus. Ele suporta transceptores XFP, SFP, SFP+, QSFP + e QSFP28, incluindo cabos SFP RJ45, PON OLT SFP, SFP28 e AOC/DAC.

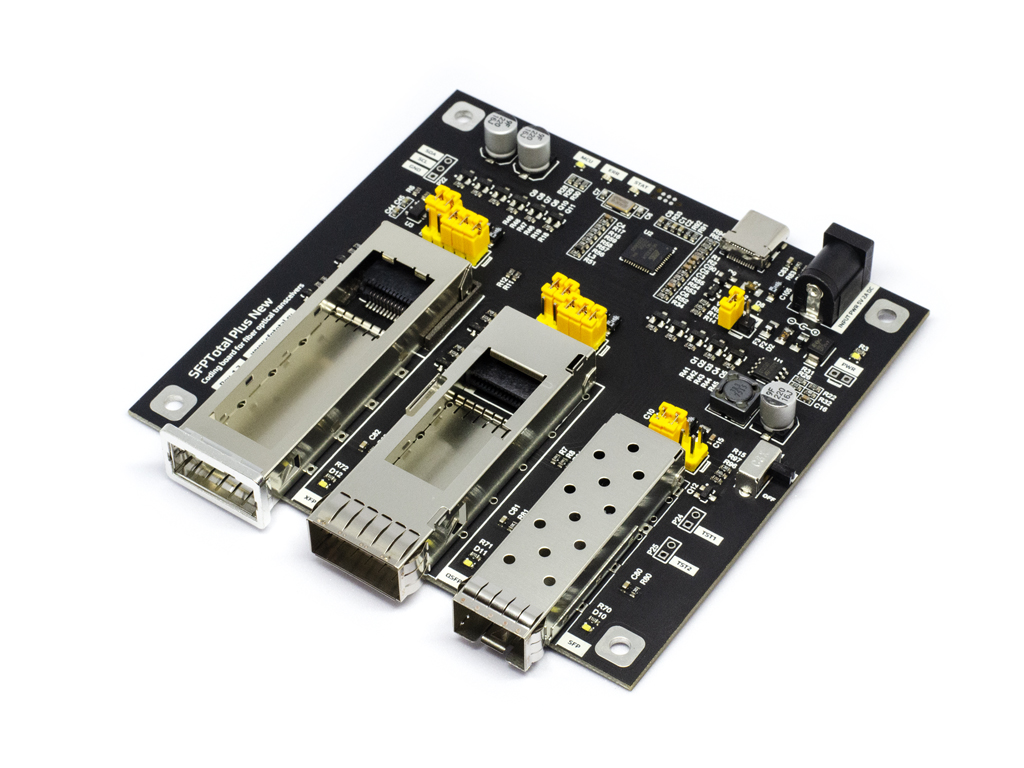

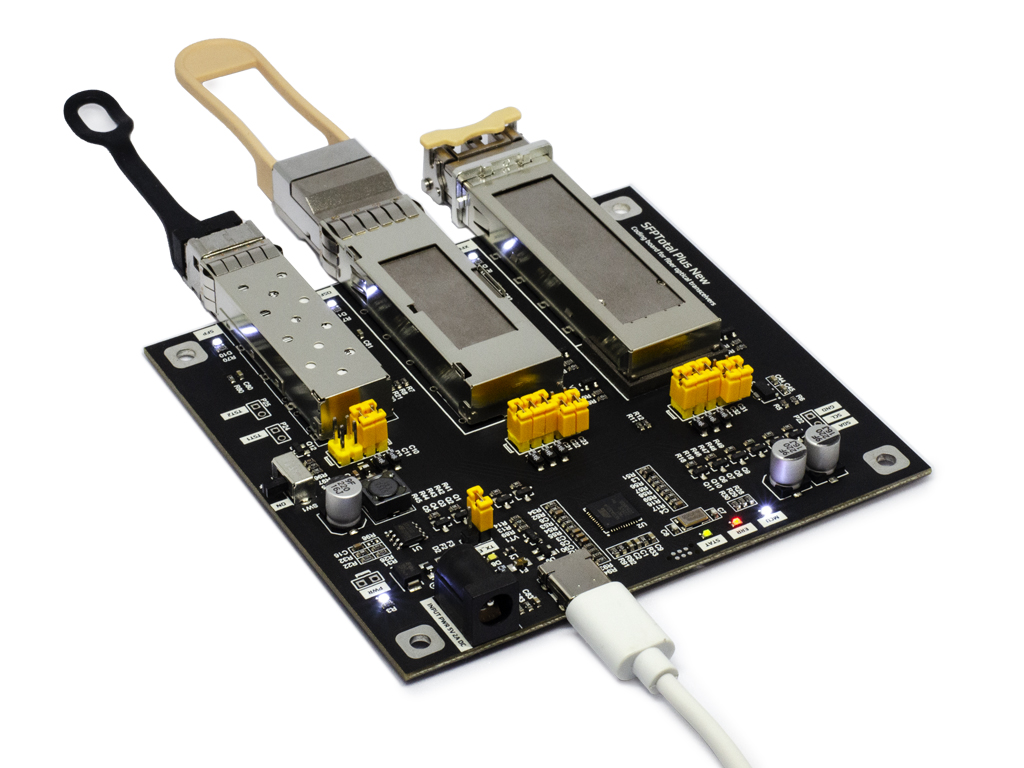

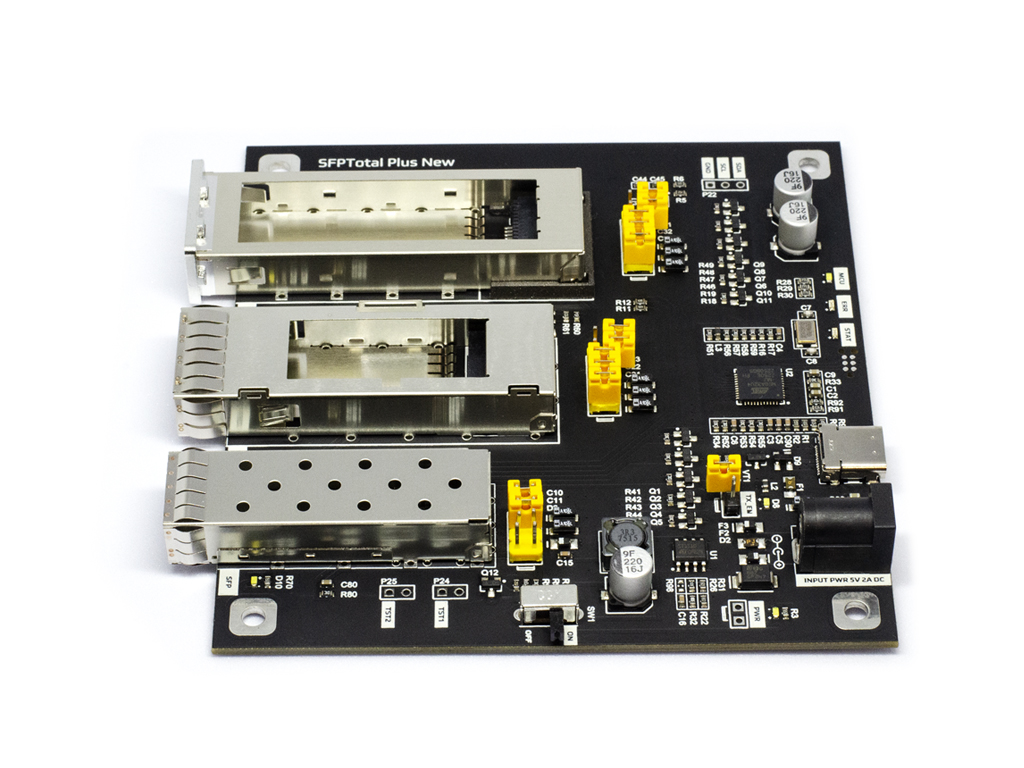

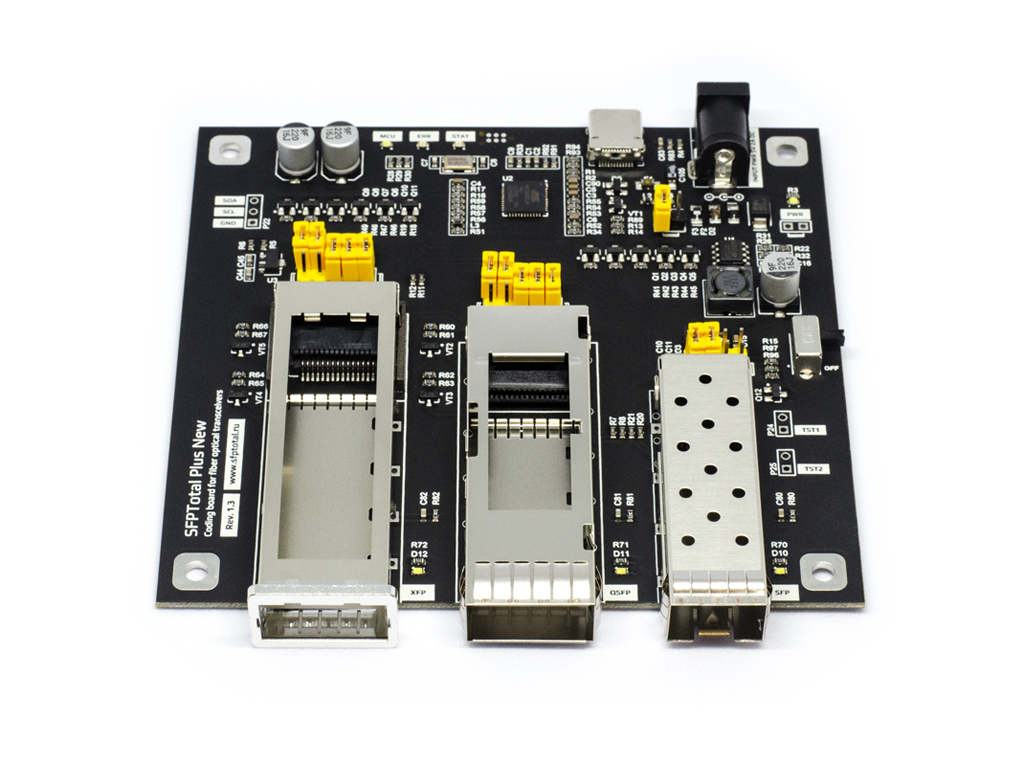

A placa de codificação contém porta SFP de 20 pinos (SFF-8431), porta XFP de 30 pinos (INF-8077i), porta QSFP de 38 pinos (SFF-8636), porta USB Tipo C e tomada de alimentação para conectar fonte de alimentação externa 5V DC para transceptores ópticos com alto consumo de nível de energia: mais de 1,5 W.

SFPTotal Plus ^NEW o dispositivo possui um software incorporado baseado no protocolo sfptotal proprietário e totalmente compatível com um Software oficial SFPTotal Wizard, que possibilita a codificação flexível para transceptores protegidos contra gravação de fabricantes diferentes.

O projeto do hardware prevê os pinouts da presença para o controle da fonte de alimentação e o acesso às linhas principais do I/o dos portos do transceptor, que poderiam ser exigidos codificando transceptores protegidos hardware.

Ele contém tudo o que é necessário para suportar vários transceptores de fatores de forma. Basta conectá-lo a um computador com um cabo USB para começar.

Ao contrário do programador SFPTotal Plus, a nova revisão não contém uma porta para conectar transceptores de fator de forma GBIC. A porta GBIC foi removida como desatualizada.

caracteristica

Comparado com dispositivos de codificação semelhantes, SFPTotal plus New tem as seguintes vantagens:

• Suporta vários fatores de forma em uma placa de codificação
• Fornece a fonte de alimentação exigida para conectar transceviers óticos poderosos 1.5 W e mais
• O suporte a transceptores não se limita a apenas um fabricante
• Fornece acesso a todos os espaços de endereço da memória do transceptor
• Torna possível recodificar transceptores MSA protegidos contra gravação
• Suporta codificação com um script para transceptores não-MSA
• Suporta pesquisa de senha de hardware para transceptor bloqueado por senha
• Tem Software oficial com GUI amigável e convinient
• Acesso Em tempo real à interface de monitoramento de Diagnóstico Digital
• Dá acesso ao banco de dados knowlege e suporte técnico SFPTotal.

Aplicacao

SFPTotal Plus novo programador é usado para as seguintes tarefas:

• Transceptores óticos e de cobre da fibra da codificação, DAC, AOC
• Melhorando a compatibilidade dos transceptores com o equipamento de comutação de rede da marca
• Codificação transceptores protegidos contra gravação variouse fabricantes
• Acesso aos registros do controlador PHY e configuração manual
• Controle ajustável do canal do transceptor de DWDM SFP +
• Lendo a interface DDM e verifique as predefinições de fábrica
• Código rebranding para transceptores OEM
• Plataforma de teste para preparação pré-venda de transceptores

Rapido

A placa de codificação se conecta ao PC usando o cabo USB Tipo C incluído no kit. O sistema de operação detecta o dispositivo e intalls necessário Driver de porta Serial Virtual quando o dispositivo conectado em primeiro lugar. Siga passos simples para começar:

1. Install SFPTotal Plus New driver
2. Download and run application SFPTotal Wizard

A placa de codificação SFPTotal gerencia através do Software oficial SFPTotal Wizard, que fornece interface de usuário para operar a placa de codificação para escrever e ler código e obter acesso aos principais recursos. Não há configuração preliminar necessária para começar a trabalhar com o programa. O assistente SFPTotal detectará automaticamente a placa de codificação original conectada ao PC.

Depois de instalar o driver em algumas versões do Sistema Operacional Windows, é necessária uma reinicialização obrigatória do sistema para que o driver da porta serial virtual funcione corretamente.

Activacao

SFPTotal Mais Novo é fornecido com funcionalidade limitada que faz capaz de testar o dispositivo antes de usar, mas a função de gravação é limitada. A ativação é necessária para garantir que o dispositivo seja executado pelo cliente final, mas não por um revendedor ou agente.

Essa política torna o SFPTotal capaz de fornecer as melhores condições de garantia e serviço, ajuda a ter certeza de que o dispositivo não foi usado antes da venda e funcionará estável por um longo tempo. Além disso, quando o dispositivo foi ativado, contamos a data da garantia a partir do momento do problema da chave de ativação, não a data de compra.

A chave de ativação é um valor exclusivo para cada placa de codificação e associada ao seu número de série. A chave deve ser aplicada para a placa de codificação para remover as restrições de funcionalidade.

A chave de ativação inclui no SFPTotal coding board kit: ele emite após a compra do dispositivo e fica disponível na conta do cliente no site.

Se você comprou o SFPTotal coding board através do revendedor e não obteve uma chave de ativação, você pode se inscrever no site e obter uma chave de ativação para o seu dispositivo gratuitamente.

Você não precisa repetir um procedimento de ativação para a placa de codificação ao se conectar a outro PC ou reinstalar o sistema operacional. A ativação faz uma vez e é permanente para o dispositivo.

Codificação transceptores ópticos

Codificação transceptores desbloqueados

Os transceptores mais ópticos com memória desbloqueada contêm chip EEPROM, como 24C02, que armazena informações sobre o Fator de forma do transceptor, comprimento de onda, tecnologia de transmissão, taxa de velocidade, tipo de codificação, nome do Fornecedor, número de série e etc. Essa solução apresentada em muitos transceptores gigabit baratos e DAC que não suportam a função DDM. A memória desses transceptores pode ser reescrita normalmente sem qualquer restrição do transceptor.

Em tais transceptores, como regra, apenas a página A0H está disponível para leitura, mas a leitura da página A2H retorna um erro. Você precisa apenas importar um código de fornecedor para o software ou editar um código genérico do módulo e, em seguida, pressione o botão de gravação para gravar em tais módulos. A placa de codificação retorna escrever resposta OK quando a gravação bem sucedida feito.

Você pode usar o transceptor com código de Fornecedor atualizado depois disso!

Codificação transceptores protegidos contra gravação

De acordo com a especificação MSA SFF-8472, os transceptores capazes de DDM podem ser protegidos contra gravação e requerem a entrada de uma senha de 4 bytes para desbloquear a memória antes de gravar qualquer alteração.

Esses módulos operam sob o controle de um microcontrolador especial, que emula um chip EEPROM e fornece funcionalidade de gravação no modo escravo I2C. Além disso, ele pode funcionar como um buffer para EEPROM e controle de gravação proteger pin do chip de memória. Uma tentativa de gravar em tal transceptor sem uma senha ou com uma senha incorreta retorna um erro - WRITE FAIL.

O Assistente SFPTotal software suporta a função para alterar as configurações de gravação e faz capaz de definir um valor de senha para desbloquear a memória antes de salvar novas alterações. Além disso, o software permite criar algoritmos de programação complexos na forma de scripts. Torna possível codificar transceptores que requerem método de codificação de fábrica o que é incompatível com a especificação MSA.
