Programmer SFPTotal Plus X ^{QSFP-DD supported}

Обзор

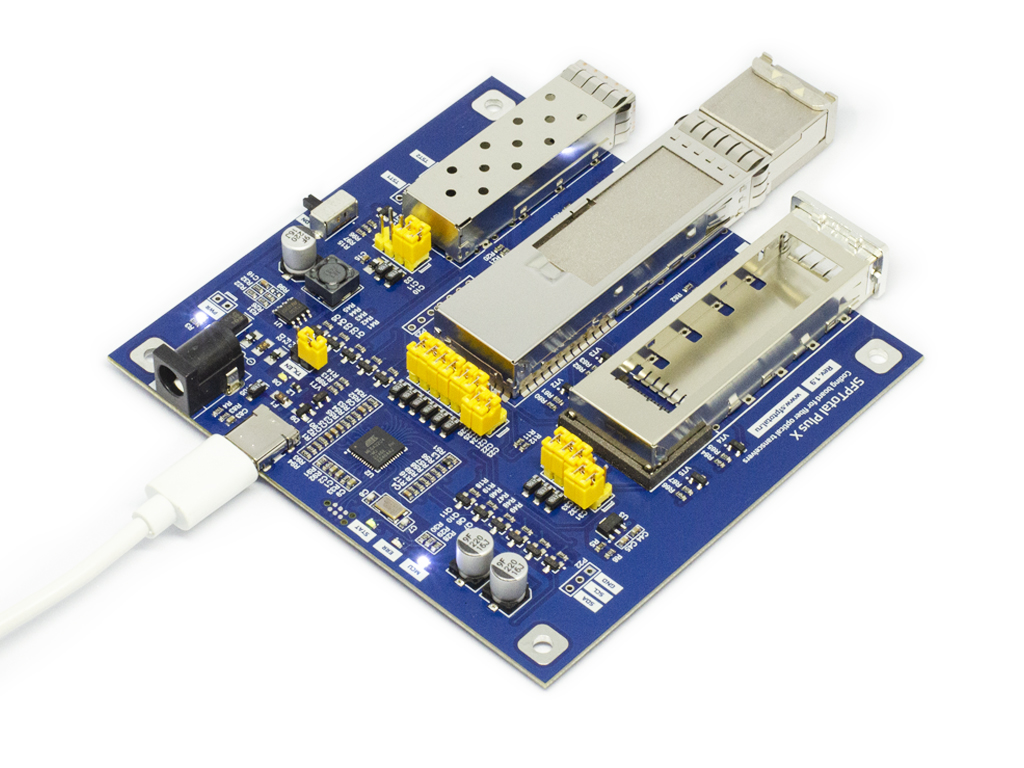

Доска для кодирования SFPTotal Plus X ^QSFP-DD это усовершенствованный аппаратный дизайн программатора предыдущей версии SFPTotal Plus. Он поддерживает приемопередатчики XFP, SFP, SFP +, QSFP + и QSFP28, включая SFP RJ45, PON OLT SFP, SFP28 и кабели AOC / DAC.

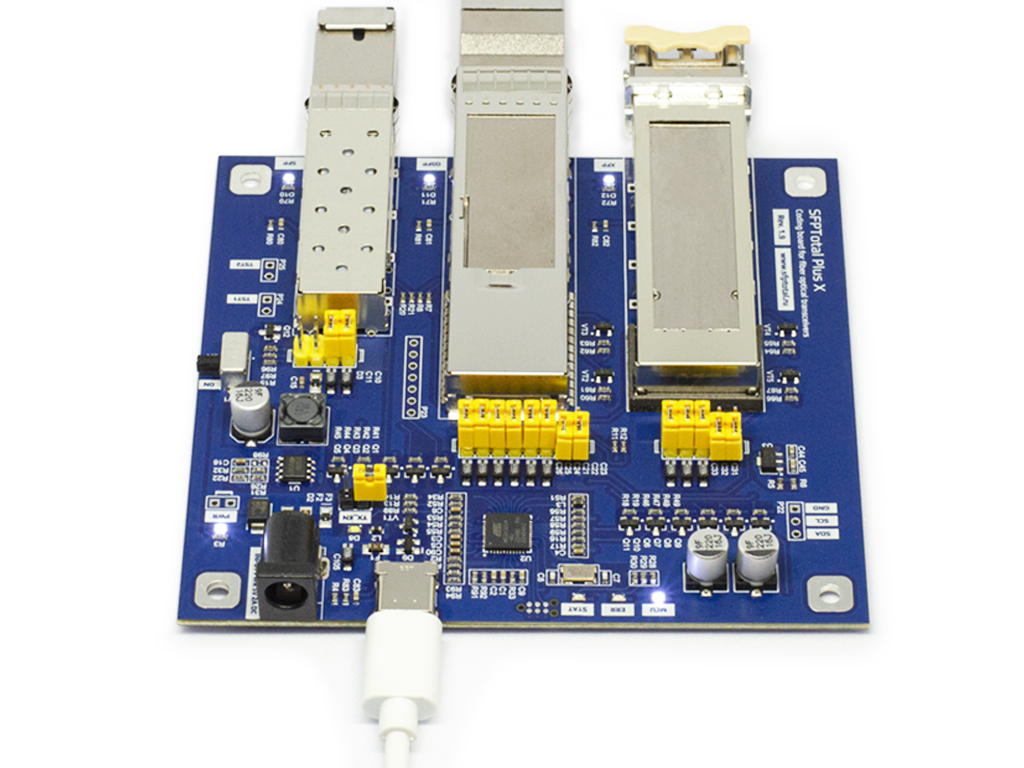

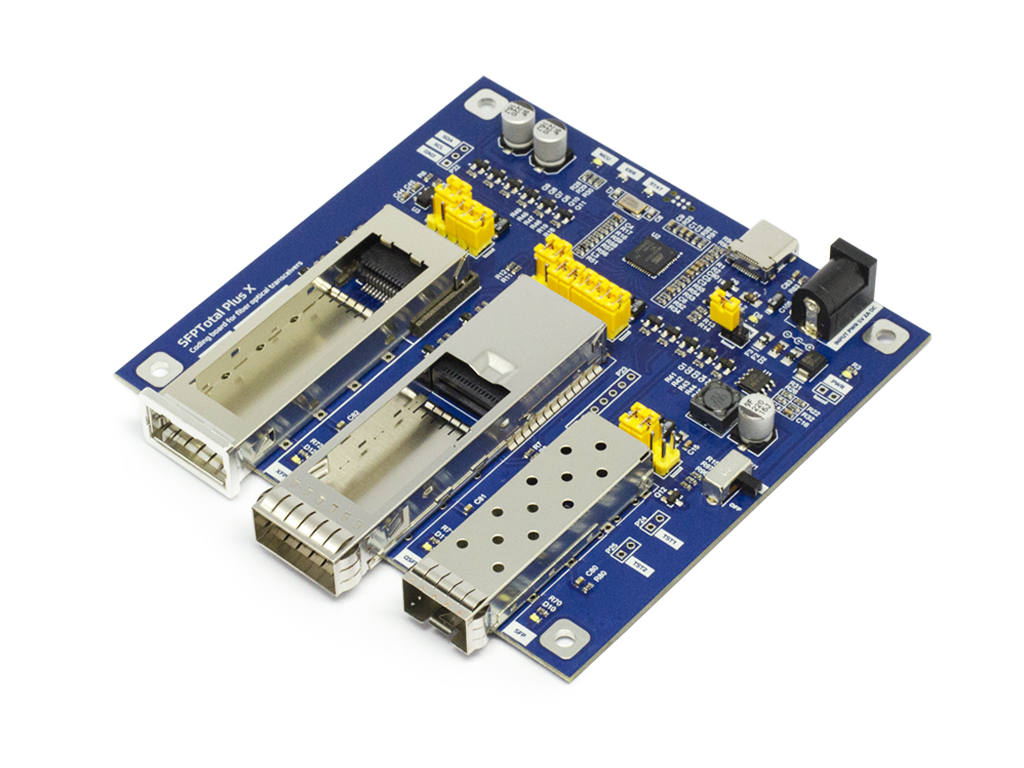

Плата кодирования содержит 20-контактный порт SFP (SFF-8431), 30-контактный порт XFP (INF-8077i), 38-контактный порт QSFP (SFF-8636), порт USB type C и разъем питания для подключения внешнего источника питания 5 В постоянного тока для оптических приемопередатчиков с высоким уровнем энергопотребления: более 1,5 Вт.

SFPTotal Plus X ^QSFP-DD устройство имеет встроенное программное обеспечение, основанное на проприетарном протоколе SFPTotal и полностью совместимое с официальным программным обеспечением SFPTotal Wizard, что позволяет выполнять гибкое кодирование для защищенных от записи приемопередатчиков разных производителей.

Конструкция оборудования предусматривает наличие выводов для управления источником питания и доступа к основным линиям ввода-вывода портов приемопередатчика, которые могут потребоваться для кодирования приемопередатчиков с аппаратной защитой.

Он содержит все необходимое для поддержки приемопередатчиков нескольких форм-факторов. Просто подключите его к компьютеру с помощью USB-кабеля, чтобы начать работу.

В отличие от программатора SFPTotal Plus, новая версия не содержит порта для подключения приемопередатчиков форм-фактора GBIC. Порт GBIC был удален как устаревший.

Основные характеристики

По сравнению с аналогичными устройствами кодирования, SFPTotal Plus X обладает следующими преимуществами:

• Поддерживает несколько форм-факторов на одной плате кодирования
• Поддерживает приемопередатчики 100G, 200G и 400G в формфакторах QSFP и QSFP-DD
• Обеспечивает необходимый источник питания для подключения мощных оптических трансиверов мощностью 1,5 Вт и более
• Поддержка трансиверов не ограничивается только одним производителем
• Обеспечивает доступ ко всем адресным пространствам памяти приемопередатчика
• Позволяет перекодировать защищенные от записи приемопередатчики MSA
• Поддерживает кодирование с помощью скрипта для приемопередатчиков, отличных от MSA
• Поддерживает аппаратный поиск пароля для приемопередатчика, заблокированного паролем
• Имеет официальное программное обеспечение с дружественным и удобным графическим интерфейсом
• Доступ в режиме реального времени к цифровому интерфейсу мониторинга диагностики
• Предоставляет доступ к базе данных knowlege и технической поддержке SFPTotal.

Приложение

Программатор SFPTotal Plus X предназначен для работы в следующих задачах:

• Кодирующие волоконно-оптические и медные приемопередатчики, ЦАП, AOC
• Улучшение совместимости приемопередатчиков с фирменным сетевым коммутационным оборудованием
• Кодирующие приемопередатчики с защитой от записи различных производителей
• Доступ к регистрам контроллера PHY и ручная настройка
• DWDM SFP+ управление настраиваемым каналом приемопередатчика
• Считывание интерфейса DDM и проверка заводских настроек
• Ребрендинг кода для OEM-трансиверов
• Тестовая платформа для предпродажной подготовки приемопередатчиков

Быстрый старт

Плата кодирования подключается к ПК с помощью кабеля USB type C, входящего в комплект. Операционная система обнаруживает устройство и вводит необходимый драйвер виртуального последовательного порта при первом подключении устройства. Выполните простые действия, чтобы начать:

1. Install SFPTotal Plus X driver
2. Download and run application SFPTotal Wizard

Плата кодирования SFPTotal управляется с помощью официального программного обеспечения SFPTotal Wizard, которое предоставляет пользовательский интерфейс для управления платой кодирования для записи и чтения кода и получения доступа к основным функциям. Для начала работы с программой не требуется предварительной настройки. Мастер SFPTotal автоматически обнаружит оригинальную кодирующую плату, подключенную к ПК.

После установки драйвера в некоторых версиях ОС Windows для корректной работы драйвера виртуального последовательного порта требуется обязательная перезагрузка системы.

Ключ активации

SFPTotal Plus X поставляется с ограниченной функциональностью, которая позволяет протестировать устройство перед использованием, но функция записи ограничена. Активация необходима для того, чтобы убедиться, что устройство будет использоваться конечным потребителем, а не дилером или агентом.

Эта политика позволяет SFPTotal предоставлять наилучшие гарантийные условия и сервисное обслуживание, помогает быть уверенным, что устройство не использовалось перед продажей и будет стабильно работать в течение длительного времени. Кроме того, когда устройство активировано, мы отсчитываем гарантийный срок с момента выдачи ключа активации, а не с даты покупки.

Ключ активации - это уникальное значение для каждой платы кодирования, связанное с ее серийным номером. Ключ должен быть применен к плате кодирования, чтобы снять функциональные ограничения.

Ключ активации входит в комплект SFPTotal coding board: он выдается после покупки устройства и становится доступным в личном кабинете клиента на веб-сайте.

Если вы купили SFPTotal coding board у дилера и не получили ключ активации, вы можете зарегистрироваться на веб-сайте и получить ключ активации для своего устройства бесплатно.

Вам не нужно повторять процедуру активации платы кодирования при подключении к другому ПК или переустановке операционной системы. Активация производится один раз, и она является постоянной для устройства.

Кодирующие оптические приемопередатчики

Кодирование разблокированных приемопередатчиков

Большинство оптических приемопередатчиков с разблокированной памятью содержат микросхему EEPROM, такую как 24C02, которая хранит информацию о форм-факторе приемопередатчика, длине волны, технологии передачи, скорости, типе кодирования, названии поставщика, серийном номере и т.д. Это решение представлено во множестве дешевых гигабитных приемопередатчиков и ЦАП, которые не поддерживают функцию DDM. Память этих приемопередатчиков может быть перезаписана в обычном режиме без каких-либо ограничений со стороны приемопередатчика.

В таких приемопередатчиках, как правило, для чтения доступна только страница A0H, но чтение страницы A2H возвращает ошибку. Вам нужно просто импортировать код поставщика в программное обеспечение или отредактировать общий код из модуля, затем нажать кнопку записи для записи в такие модули. Плата кодирования возвращает WRITE OK ответ, когда запись будет успешно выполнена.

После этого вы можете использовать приемопередатчик с обновленным кодом поставщика!

Кодирующие приемопередатчики с защитой от записи

В соответствии со спецификацией MSA SFF-8472 приемопередатчики с поддержкой DDM могут быть защищены от записи и требуют ввода 4-байтового пароля для разблокировки памяти перед записью любых изменений.

Такие модули работают под управлением специального микроконтроллера, который эмулирует микросхему EEPROM и обеспечивает функциональность записи в режиме I2C slave. Кроме того, он может работать в качестве буфера для EEPROM и управлять выводом защиты от записи чипа памяти.Попытка записи на такой приемопередатчик без пароля или с неправильным паролем возвращает ошибку - WRITE FAIL.

Программный мастер SFPTotal поддерживает функцию изменения настроек записи и позволяет установить значение пароля для разблокировки памяти перед сохранением новых изменений.Кроме того, программное обеспечение позволяет создавать сложные алгоритмы программирования в виде скриптов. Это позволяет кодировать приемопередатчики, для которых требуется заводской метод кодирования, что несовместимо со спецификацией MSA.
